ズーマーのヘッドライトをLED化

Honda_zoomer_ruckus/JBH-AF58

動機

ズーマーの純正ヘッドライト、とても暗くて電力食いなんですよね。

LOW(15W)/HIGH(15W)!

それが2灯なので全部で60W近く電力使うんだと思うんです。。。

最近バッテリーも交換しましたが、できればバッテリーちゃんに優しくエコなバイクになって欲しいため「LED化」することにしました。

うまくいけば純正の約半分の消費電力(後述)で運用できそうです。

用意するもの

  • 10mmのソケットレンチ
  • LEDヘッドランプ(PH7)

これだけです。かんたーん!

LEDは以下のリンクのものを購入しましたが、注意点をいくつか。まず、ズーマーのヘッドライトは裏側にスペースがほとんどありません。

なので最近のLEDヘッドライトによくある、ヒートシンクが後ろ側に長いものとか、大きいものとか、ファン付きのものなどは入りません。小さいものを選んでください(後述する純正ランプとLEDランプの比較写真を見てください)

ソケットレンチは好きなもの使ってくださいw

ヘッドライトを外します

まず、3箇所の赤丸部分を外します。10mmだったと思います。

IMG_1136

ヘッドライトがだらーんと外れます。

IMG_1138

下記のように防水ゴムを外すと電球のソケットがこんにちわします。

IMG_1140

このソケットを外しましょう。奥に押し込んで、反時計回りに捻ると電球がこんにちわ。

IMG_1142

あとは純正の電球を引っこ抜くだけです。次は交換するLEDを見ていきます。

IMG_1143

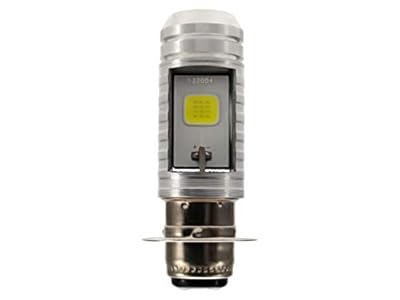

LEDランプの詳細

中国製ですね。けっこう細かなキズが多くて品質はそれなりwww

IMG_1130

COBタイプのLEDです。また、うちのズーマーの純正ランプは直流タイプだそうです(メーカー談)。このLEDランプはAC/DC両方に対応してるっぽいので大丈夫だと思いますが、LEDランプの中にはDCのみ対応するものがありますのでご注意を。AC/DC不明の場合はメーカーに直接問い合わせたほうがいいと思います。

IMG_1133

LOWとHIGHで寸法が異なる・・・・カットラインは正確なんだろうかw

ちなみに照射パターンはLOWのときはLOWのみ照射、HIGHのときはLOW/HIGH両方で照射します。

IMG_1131

プラスの端子の処理も汚いwww

IMG_1134

純正ランプとの比較画像です。LEDランプのほうが多少長い(60mm)ですが、許容範囲です。

IMG_1144
 消費電力備考
純正ランプLOW(15W)/HIGH(15W)電球色
LEDランプLOW(7.2W)/HIGH(7.2W)7000K

最後に商品ページからの画像を拝借してLEDランプの寸法を載せておきます

612oMyM3FnL._SL1200_

LEDランプの取り付け

PH7タイプのソケットは下記の赤丸のように出っ張りがあります。ここを合わせて挿入しましょう。

IMG_1145

あとは順番を逆にして戻すだけです。あ、ボルトを最後つける前にエンジンかけて点灯確認を行いましょう。ここで想定外の事実が発覚しますw

写真のようにLEDランプの上側がLOW、下側がHIGHなのですが、配線が逆になってしまうようで、ハンドル側のLOW/HIGHスイッチが逆転しますwww

ま、逆にして走れば問題ないよね!(震え声)

IMG_1147

無事点灯できたら、最後ボルト締めて完了です。お疲れ様でした!

次は夜間の点灯状態を比較してみましたー

IMG_1151

LEDランプは明るくなるのか?

まず。純正ランプです・・・・・ん?LOWなのに光軸が上を向いてます。。。

あれかな?たぶん以前純正ランプを交換したときに、電球挿す向き間違ってたっぽいです・・・・orz

IMG_1135

続いてLEDランプです。お!けっこう光量あるんじゃないでしょうか!明るいです!

LOWですが、ちゃんと光軸も下を向いてるみたいですね。ためしに夜間の走行してみましたが問題無さそうでした。

IMG_1152

まとめ

  • LEDランプのサイズには注意する(長すぎるものや大きすぎるものは適合しない)
  • LOW/HIGHスイッチが逆になるので他車の迷惑にならないよう、気をつける

テールランプは既にLED化しているので、そちらの記事もそのうち・・・・

ウィンカーはどうしようかなぁ。リレーも交換しなきゃいけないっぽいし、そのうち・・・

メーターランプも電球ぽいんですよね。そのうち・・・

ってことで、そのうちUPしようかと思います!

お疲れ様でしたーーーー

2019年7月22日追記

2019年3月 装着

2019年7月 片側死亡www

新しいLEDを買ったのでそちらをおすすめします!
