前回作成した配線ボックスをフリードGB5に設置したいと思います。
作業の前に
もうお約束ですが、電気関連いじるときは必ずバッテリーを外しましょう!下記を参考にしてください。
ヒューズボックスを探す
フリードにはいくつかヒューズボックスが存在しますが、アクセス性の一番良さそう&電源取っても安全そうなボックスから取得したいと思います。運転席側のアクセルペダルの上あたりに存在します。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0257-1-1024x576.jpg)
カバーは爪で車体側にくっついているだけです。力任せで外しましょう。するとETCやらスライドドアやらのコードがありますので、カプラーを外しましょう。カプラーを外す際は爪を押しながら引っ張ってください。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0258-1024x576.jpg)
ヒューズ選択
下から除くとヒューズボックスがこんにちは。いつも思うんだけどヒューズボックスってなんで作業しにくい部分にあるんだろうね。腰痛持ちに大変優しくなくて涙目。次はどのヒューズから電源を取得するべきか?なんですが、ヒントはホンダのホームページを見ると分かります。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0266-1-1024x576.jpg)
ここの「室内運転席側のヒューズボックス」、「ヒューズボックスA」を確認すると、「各ヒューズの容量と装備」が記載されています。どのヒューズがどの電装品に繋がってて、どれくらい電気を使っているか書いてあります。今回は「36/フロントアクセサリーソケット/ 20A」のヒューズから電源を分岐することにします。
備考
ちなみに運転席アッパーボックスのラベルにも同じようにヒューズの容量は記載されています。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0260-1024x576.jpg)
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0261-1024x576.jpg)
ヒューズ電源取り出し
低背ヒューズ電源
ヒューズボックスからの電源取り出しに便利なアイテムです。上記ボックスのヒューズ形状は「低背タイプ」です。ほかにも種類があるので車種毎に確認が必要です。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0262-1024x576.jpg)
安全のために10A管ヒューズ付き。電源を取り出すときは必ずヒューズを仕込んでください。
配線は2つに分岐しているのですが、今回は配線ボックスに接続するので1本は使用しません。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0263-1-1024x576.jpg)
ヒューズ取り換え
該当のヒューズを抜きます。ペンチを使用しましょう。けっこう固く刺さっています。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0267-1024x576.jpg)
ヒューズの比較。ヒューズ形状を間違えると刺さらないのでご注意ください。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0268-1024x576.jpg)
緊急時に差し替えていつでも元に戻せるように純正のヒューズは保管しておきましょう。
低背ヒューズ電源を差し込みました。しっかりと奥まで押し込みましょう。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0270-1024x576.jpg)
次はアース(マイナス)を車体のどこから持ってくるか?です。
アース取り出し
アースは同じく運転席側から取得しました。ヒューズボックスより手前の12mmのボルトを緩めて配線を挟んでいます。車体の金属部分に接している部分なら、ほとんどの場所で取得できると思います。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0273.png)
アースの配線は写真のようにクワ型の端子を使うと便利です。こいつを車体側のボルトに挟み込んでアースを取り出します。ボルトの大きさはそれぞれ場所によって異なるため、クワガタ端子も複数サイズを揃えておくと便利です。今回は確かΦ8mm。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0272-1024x576.jpg)
配線
内張り剥がしを使って内装をズラしつつ、押し込むように配線を隠していきます。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0275-1024x576.jpg)
配線は赤線のように隠しました。あとは運転席の下側を通って後部座席の方へ配線を出します。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0276-1024x576.jpg)
配線ボックスへ接続
用意しておいた配線ボックスにギボシ接続します。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0277-1024x576.jpg)
やはりショートが怖いので、念のためオス端子にメスのカバーを被せています。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0278-1024x576.jpg)
完成
配線ボックスを運転席の下に設置して完了です。タッパーが動きやすそうなので後日、滑り止めをタッパーの下部に貼ろうかなと思います。
![](http://homedify.com/wp-content/uploads/2019/10/DSC_0279-1024x576.jpg)
次回

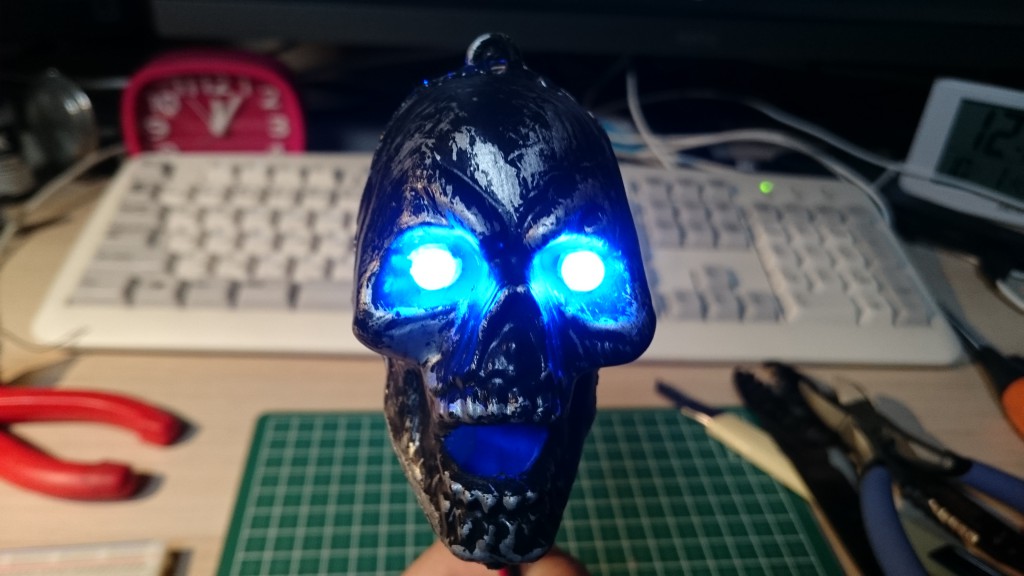

ハロウィン用に作成したLEDスカルヘッドを取り付けようと思います
